Seguridad Eléctrica en Minería a 5000 Metros de Altura

AdobeStock_42118538

La minería es un sector exigente y está siempre en busca de nuevos productos que cumplan los estándares de calidad para garantizar la continuidad de las operaciones bajo condiciones extremas. Una de estas condiciones está dada por la altura de operación, en los cuales los clientes mineros exigen que estos dispositivos tengan la capacidad de trabajar a alturas por encima del nivel del mar, pudiendo estar comprendidos entre los 2000 a 5000 msnm aproximadamente.


Los lugares donde podemos encontrar estas alturas que se caracterizan por una geografía accidentada están en las zonas altoandinas de Bolivia, Argentina, Perú, entre otros; muy ricos en concentración de metales & minerales y donde se ubican una gran cantidad de yacimientos mineros.

Pero … ¿Cómo afecta la altura de operación al rendimiento de los equipos eléctricos?

Si alguna vez nos hemos desplazado hacia un lugar de alturas superiores habremos experimentado que a medida que empezamos a subir, el cuerpo comienza a sentir cambios y sensaciones como falta de aire y frio, siendo estos efectos más notorios en forma directamente proporcionales a la altura a la cual nos encontramos.
Estos efectos, que se originan como producto de los cambios en el aire no solo afectan a las personas sino también a todo equipamiento eléctrico que tiene al aire como elemento aislante y de refrigeración, para su operación.
Si bien es cierto que, con el aumento de la altitud, la presión del aire disminuye en forma inversamente proporcional; también lo hace su capacidad dieléctrica y capacidad de refrigeración. Los equipos diseñados para operar a menor altitud pueden no funcionar en algunos de los extremos propios de zonas altoandinas. Como mínimo, los equipos deben ser eliminados.

Bender ofrece dos soluciones modernas de resistencia de puesta a tierra para la industria minera: el NGRM500 y el NGRM700. El NGRM700 fue el primero en lanzarse y está concebido para su funcionamiento en alturas hasta 5000 m, permitiendo así mayor entrada de aire y mejor refrigeración a esas alturas.

Estos innovadores equipos destacan por su capacidad avanzada de protección de fallo a tierra, así como por su precisión de monitorización de alta resistencia en sistemas a tierra. Son modernos y cuentan con capacidad de comunicación (Modbus TCP, a través de Ethernet y Modbus RTU a través de RS-485). Los protocolos de bus de campo son parte de nuestro siguiente nivel de Minería 4.0 y son los únicos en la industria minera que cuentan con un servidor web integrado para gestionar los ajustes, mostrar los valores medidos y proporcionar notificaciones de alarma. Además, el control local y la información se proporcionan mediante una configuración intuitiva que utiliza una interfaz gráfica de usuario con asistente de comunicación.

Entonces se debe considerar y dimensionar apropiadamente equipamiento para este tipo de condición.
Es así como Bender en la búsqueda se seguir mejorando su portafolio de soluciones cuenta con equipamiento para cubrir este tipo de necesidades, entre las más demandadas están nuestras soluciones de limitar la corriente de fallas a tierra a través de alta resistencia (HGR).
Este tipo de soluciones son implementadas en subestaciones eléctricas, generadores de energía, etc. para las cuales se incluyen la resistencia, el monitor de la resistencia que además permite vigilar la corriente de falla de falla, voltajes, etc.

A través de los monitores NGRM500 y NGRM700 de Bender se logra como principales ventajas:

  • Reducción del riesgo de descarga eléctrica gracias a la capacidad única de detectar fallos a tierra en una amplia gama de frecuencias (fallos AC/DC)
  • Mejora de la fiabilidad y el tiempo de funcionamiento del sistema gracias a la supervisión continua de la toma de tierra del sistema
  • Funcionamiento continuo del sistema y localización de fallos en línea en condición de un primer fallo
  • Minimizar la corriente de fallo.
  • Gracias al mantenimiento programado se evitan reparaciones de urgencia y se ahorran costes
  • Reducción de probabilidad de arco eléctrico hasta en un 95% al convertir los sistemas a tierra a HRG
NGRM500 and 700 800_x_800
NGRM500 (hasta 2,000 m.s.n.m) and NGRM500 (hasta 5,000 m.s.n.m)

Características de las soluciones NGRM

  • Compatibilidad con sistemas hasta 25 kV
  • Monitoreo de voltaje de fase V(L-G)* y voltaje neutro V(L-PE)
  • Monitoreo continuo de NGR y monitoreo de corriente de falla en AC y DC
  • Análisis armónico de la corriente y tensión de NGR
  • Método de medición activa y pasiva, incluye monitorización Offline
  • Operar hasta 5000 m.s.n.m sin afectación en exactitud de la medida *
  • Temperaturas de operación de -40C a +70C

(*) Solo la Versión NGRM700

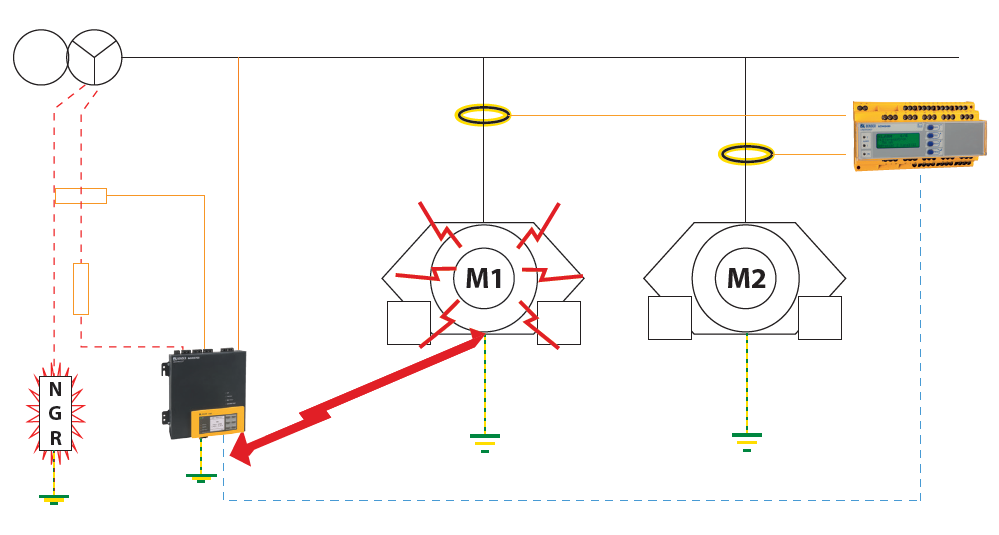

5.17.21 Mining at 5,000m (SP)
